Spouted bed drying (SBD)

Transforma residuos orgánicos líquidos o pastosos en pequeños gránulos esféricos como los fertilizantes minerales.

Ventajas clave

Digestatos, purines, lodos

Puede granular productos líquidos y pastosos que contienen materia orgánica por ejemplo, digestatos, purines, lodos de depuración…

Igual que los fertilizantes minerales comerciales

Los gránulos son totalmente esféricos, duros y libres de polvo. Puede realizar gránulos con un diámetro de 2-4 mm o microgránulos de 0,5-2 mm. Es el mismo formato que el de la mayoría de los fertilizantes minerales.

Flexibilidad para diferentes productos

Es posible regular el valor NPK del producto final añadiendo minerales o materia orgánica que permita obtener una fórmula de mayor valor para la agricultura convencional u orgánica.

Flexibilidad para diferentes fuentes de calor

Puede utilizar el calor residual de otros procesos, o usar diferentes tipos de combustibles (biogás, biomasa, gas natural, etc.). Es posible conseguir el secado en un circuito cerrado, reutilizando los gases de salida y minimizando las emisiones de olores.

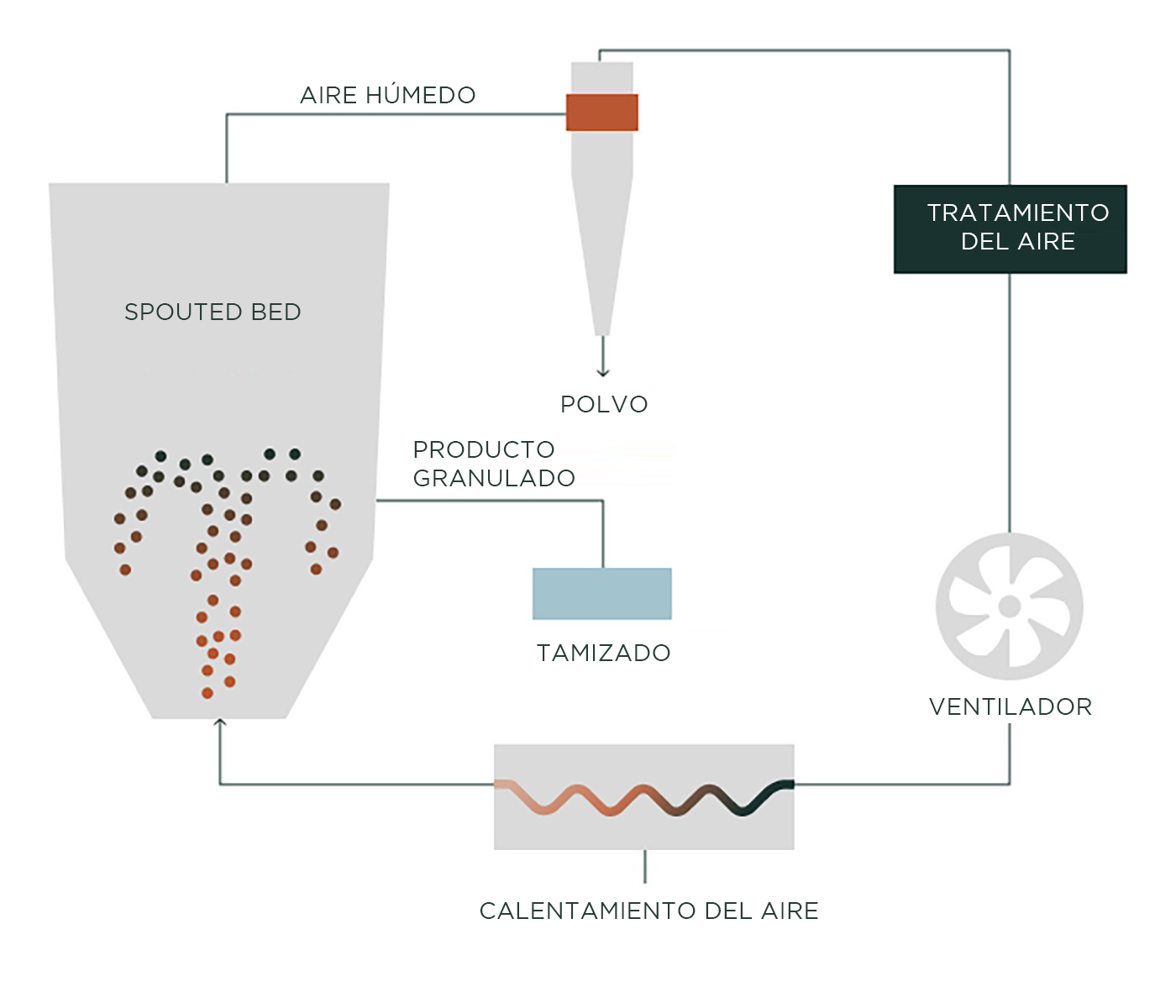

CÓMO FUNCIONA

El aire caliente se introduce en una cámara de secado de lecho fluido vertical desde la parte inferior y asciende verticalmente

CÓMO FUNCIONA

El lecho está lleno de gránulos y el aire caliente los mueve creando un «spout» con movimientos circulares ascendentes y descendentes.

CÓMO FUNCIONA

Cuando el líquido llega a la cámara de secado, se distribuye rápidamente por todos los gránulos creando capas nuevas que se secan a continuación. El tamaño de los gránulos aumenta y también se crean gránulos nuevos mientras el volumen de los gránulos secos del interior continúa creciendo. El aire enfriadoy húmedo sale de la cámara de secado por la parte superior.

CÓMO FUNCIONA

Los gránulos salen de la cámara de secado por un lateral, totalmente secos. Tras unas cuantas horas de funcionamiento, el 100 % de los gránulos están compuestos por el producto líquido seco, que se ha solidificado.

CARACTERÍSTICAS DEL MODELO SBD

Modelo Potencia térmica Evaporación
SBD-100 100 kW 91 kg/h agua
SBD-500 500 kW 455 kg/h agua
SBD-1000 1000 kW 910 kg/h agua

Algunas aplicaciones:

Solid fraction of digestate, struvite and blood

Fracción sólida de digestastos, estruvita y sangre

Composted poultry manure and NPK fertilizers

Fertilizantes NPK y residuos avícolas compostados

Sewage sludge and NPK fertilizers

Fertilizantes NPK y lodos de depuración

Solid fraction of digestate, ammonium sulphate from digestate, struvite.

Fracción sólida de digestatos, sulfato de amonio de digestatos, estruvita.
